M.2 SSD 尺寸與規格

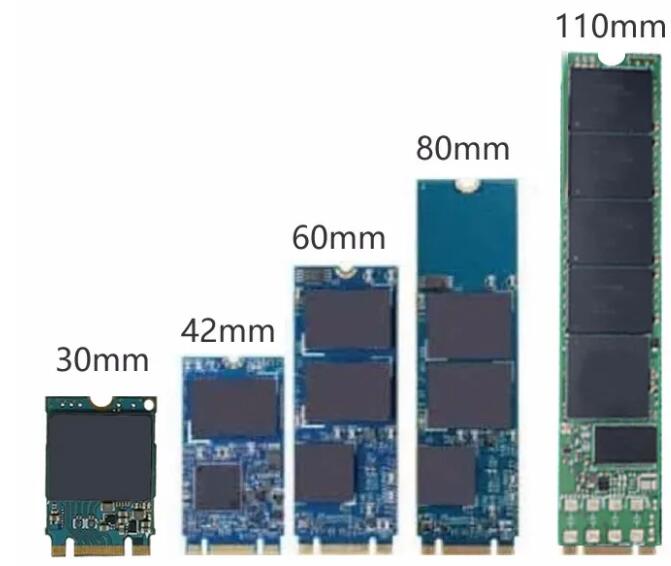

我們?cè)谫I SSD的時候，商家都會說什么SSD是2280還是2242規格的，這里的規格實際上就是代表的SSD的大小。M.2模組的尺寸目前有11種，用Type xxyy的方式表示，xx表示寬度，yy表示長度，單位為毫米。例如上面提到的Type 2242，表示其寬度22mm，長度42mm。Type 2230則表示其寬度22nm，長度30nm。目前M.2 SSD常見的Type有三種，就是2242、2260、2280。

SSD接口

按照接口類型分,可以把M.2接口分為Socket 2和Socket 3

• Socket 2也可以叫做B key,支持SATA，PCIe x2.

• Socket 3也可以叫做M key,支持SATA，PCIe x4.

B key 的防呆鍵位于插槽的左方，M key 則在右方。兩種類型的插槽其短邊接腳數量有所差異

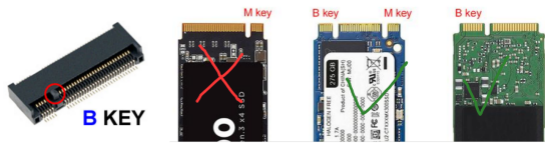

一開始，B key的只能插在B key（Socket 2）的接口中，M key的只能插在M key(Socket 3)的接口中，但是隨著M key接口的普及，越來越多電腦主板只有M key 接口，B key的SSD根本插不上去，于是廠商們又設計了一個B+M key接口的SSD。B+M key接口即可以插上B key也可以插上M key。B+M key支持的通道和B key支持的通道一樣,都是SATA PCIe x2,但是B+M key可以兼容M key 和B key兩種,而B(niǎo) key只能兼容B key一種,這就導致了B key毫無優勢,B key被B+M key取代，現在市面上只有B+M key和M key兩種M.2 SSD在賣, B key的M.2 SSD 已經絕跡。值得注意的是，SSD的金手指有B key ,M key ,B+M key三種,但是主板上的M.2接口只有B key和M key兩種。當主板上的M.2接口是B key時，只能夠插上B+M key和B key的SSD，M key的插不上去，如下圖:

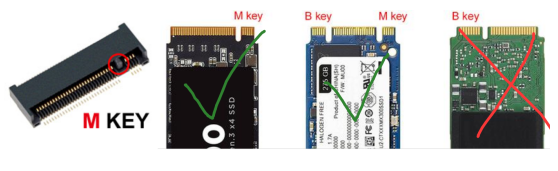

當主板上的M.2接口是M key時，只能夠插上B+M key和M key的SSD，B key的插不上去，如下圖:

SSD協議

按照協議分，可以把M.2 SSD分為走SATA通道的SSD和走PCIe通道的SSD。注意這里只討論M.2接口的SSD，SSD即使是M.2接口的,也分走SATA通道和PCIe通道的。首先我們要知道NVMe和AHCI是協議,NVMe協議是專門為PCIe通道的固態硬盤設計的,而AHCI是專門為SATA通道的硬盤設計的。PCIe和SATA都是通道。現在越來越多人，把AHCI協議就叫成SATA協議,我們下面就用SATA協議這個名稱。M.2接口有兩種,一種走SATA(AHCI)的,另外一種走PCIe(NVMe)的。走SATA的速度跟傳統SATA接口的沒區別，就是接口變成了M.2的了。走PCIe的就是我們說的NVMe ,性能比SATA屌了很多。一般來說，在購買M.2 SSD的時候，商家都會把支持NVMe的明顯標出來（因?yàn)檫@是一個很大的賣點），而不支持的一般都不標.根據我們上面對M.2接口型號的了解，我們知道

• B key 支持SATA，PCIe x2.

• M key 支持SATA, PCIe x4.

• B+M key支持SATA，PCIe x2.

這里直接給出結論，在市面上你能買到的SSD中，絕大多數B+M key的SSD都是不支持NVMe協議的，只支持SATA協議.所有M key的SSD都支持NVMe協議.(至于B key的SSD，現在已經被淘汰，這里不討論)絕大多數B+M key的SSD都是不支持NVMe協議的，只支持SATA協議.有沒有支持NVMe協議的B+M key SSD呢，是有的。

我們從接口可以看到這個是B+M key，在黑色的板子上也寫了支持NVMe協議,走的是PCIe x2通道。絕大多數B+M key都是支持SATA協議,而不支持NVMe的。總結一下,我們有兩種方法判斷一個SSD是否支持NVMe協議

1、第一種最直接的方法,就是直接看SSD上有沒有寫NVMe,寫了就是支持的，沒寫就是不支持。這樣就不用管SSD是什么接口的了.

2、第二種,觀察SSD的接口.我們我們拿到一個M key的SSD，就可以直接判定它是支持NVMe的.拿到一個B+M key的SSD則無法判定,我只能說絕大多數B+M key都是不支持NVMe協議的(支持SATA協議)。

兼容性

SSD可以插上主板上的M.2接口，只是兼容的最低要求。有的SSD即使可以插上去，也無法正常使用。需要具體了解主板的設計，具體問題具體分析，在購買SSD之前，應該先詢問主板是否兼容所購買的SSD。這款主板的M.2接口都是M key的，B+M key 和M key的SSD想要插進去的話，都是可以插進去的。但是，我們注意到M.2_2，即第二個M.2接口，只支持PCIe，如果我們拿一個B+M key的SATA協議SSD插進去，是用不了的。
